IJkdijk All-in-one Sensorvalidatietest
Verkrijgen van inzicht in de functionaliteit en prestaties van “full service” dijkmonitoringssystemen was het doel van de All-in-one- Sensor Validatie Test (AIO SVT). Hierbij wordt expliciet ingegaan op het realtime voorspellen van de dijksterkte ten aanzien van meerdere faalmechanismen. In dit experiment is nadrukkelijk alleen gekeken naar de full service dijkmonitoringssystemen en daarbij wordt er dus niet expliciet inhoudelijk onderzoek gedaan naar de diverse faalmechanismen.
Instrumentatie
Er hebben elf meetpartijen en vier visualisatiepartijen deelgenomen aan het experiment. Meettechnieken zijn gezet door TenCate & Inventec, StabiAlert, MetaSensing, Koenders, ITC, InTech, Empec, Volker Wessels Telecom & Landustrie, Alert Solutions. Visualisatiesystemen zijn toegepast door AGT International, Siemens, Fugro en Nelen & Schuurmans.
Eindresultaat
Het uiteindelijke doel is om te komen tot full service monitoringssystemen. De cruciale vraag of zo’n systeem haalbaar is, kan met de voorliggende componenten zeker positief worden beantwoord. De verschillende componenten die voor een dergelijk integraal dijkmonitoringssysteem nodig zijn, betreffen:
1. Diverse meettechnieken – in-situ en remote sensing, traditioneel en innovatief, ondersteunend aan visuele inspecties.
2. Een data-verwerkingssysteem (opslag en analyse).
3. Een visualisatiesysteem, inclusief weergave van de data, dijksterktemodellering, anomaliedetectie en heldere, begrijpelijke en betrouwbare informatie ten behoeve van besluitvorming.
Geconcludeerd kan worden dat met de integratie van bovengenoemde componenten gekomen is tot nauwkeurige en betrouwbare voorspellingen van de dijksterkte binnen de All-in-one Sensor Validatie Test. Met een juiste aanpak, expert kennis en een zorgvuldige combinatie van meettechnieken zijn full service dijkmonitoringssystemen voor waterkeringen dan ook zeker haalbaar. De concrete invulling hangt daarbij uiteraard mede af van de dijk(en) waarvoor het full service dijkmonitoringssysteem gemaakt moet worden.

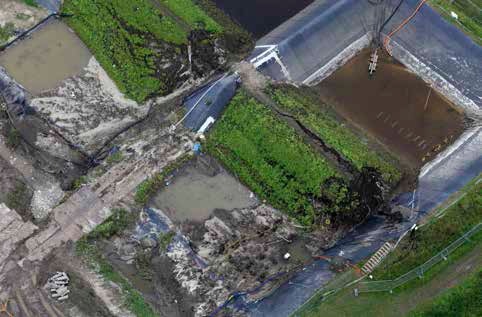

Foto bezwijken oostelijke proefdijk door micro-instabiliteit. Andere faalmechanismen die een rol hebben gespeeld in deze proef zijn verdichting van de proefdijk tijdens de eerste hydraulische belasting en piping (zandmeevoerende wellen) in de zandlaag onder de proefdijk. (Bron: Stichting IJkdijk).

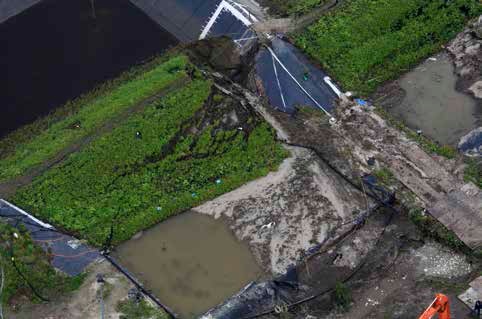

Foto bezwijken westelijke proefdijk eveneens door micro-instabiliteit (Bron: Stichting IJkdijk)

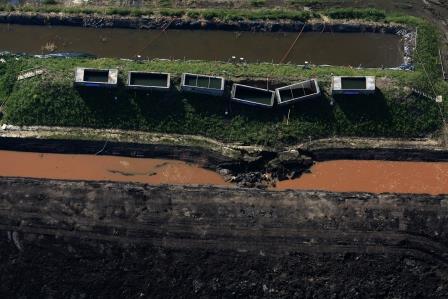

Foto bezwijken zuidelijke proefdijk door macro-instabiliteit (Bron: Stichting IJkdijk)
Rapport: Dijkmonitoring, beoordeling van meettechnieken en visualisatiesystemen; Eindrapport All-in-one Sensor Validatie Test (Stichting IJkdijk, maart 2013)
